Kamerový systém pro areál přes 10 hektarů: 11 kamer a PTZ na 70metrovém komíně

Provozovatel opuštěného průmyslového areálu na Liberecku potřeboval pokrýt přes 10 hektarů plochy, kde zbývala jediná napájená stavba — bývalá vrátnice. Instalovali jsme 11 exteriérových IP kamer včetně otočné PTZ ve výšce 40 metrů na komíně a natáhli po areálu vlastní datové i napájecí rozvody. Systém rostl postupně tři roky, souběžně s demolicí a revitalizací areálu.

Typ objektu

Opuštěný průmyslový areál (brownfield), přes 10 ha

Region

Liberecko

Rozsah

11 kamer (vše exteriér), z toho 4 pevné + 1 PTZ na komíně, 6 v areálu

Infrastruktura

Vlastní rozvody z bývalé vrátnice, 2 rozvaděče, 2 Wi-Fi spoje

Kabeláž

~700 m datové kabeláže (zbytek trasy nesou Wi-Fi spoje)

Doba realizace

Postupně ~3 roky, za provozu demolice a revitalizace

Servis

Dlouhodobá spolupráce, průběžný servis dle potřeby

Cenová kategorie

C (100 000–250 000 Kč) — realizace vč. běžného materiálu, za celé tři roky

Proč opuštěný areál potřeboval kamery

Areál stál dlouho prázdný a docházelo k rozkrádání materiálu — na brownfieldu téhle velikosti běžný scénář, kde zmizí, co se dá zpeněžit. To byl první spouštěč. Jak se ale areál začal měnit, přibyl druhý, silnější důvod: vlastník potřeboval dohled nad demoličními a revitalizačními pracemi. Ne aby někoho chytal, ale aby viděl, co se na ploše přes 10 hektarů děje, i když u toho zrovna není. To vysvětluje i to, proč systém nevznikl naráz — rostl s areálem, tři roky.

Jak pokrýt 10 hektarů z jediného napájeného bodu

Zásadní omezení bylo dané už na začátku: jediné místo, odkud šlo vůbec něco napájet, byla bývalá vrátnice. Všechno ostatní — data i proud — jsme museli po areálu rozvést sami. Páteř tvoří zhruba 700 metrů datové kabeláže; kde by kabel po zemi nedával smysl, nesou přenos dva Wi-Fi spoje: jeden 50metrový mezi vrátnicí a jednou z budov, druhý samostatně na kameru u skládky materiálu.

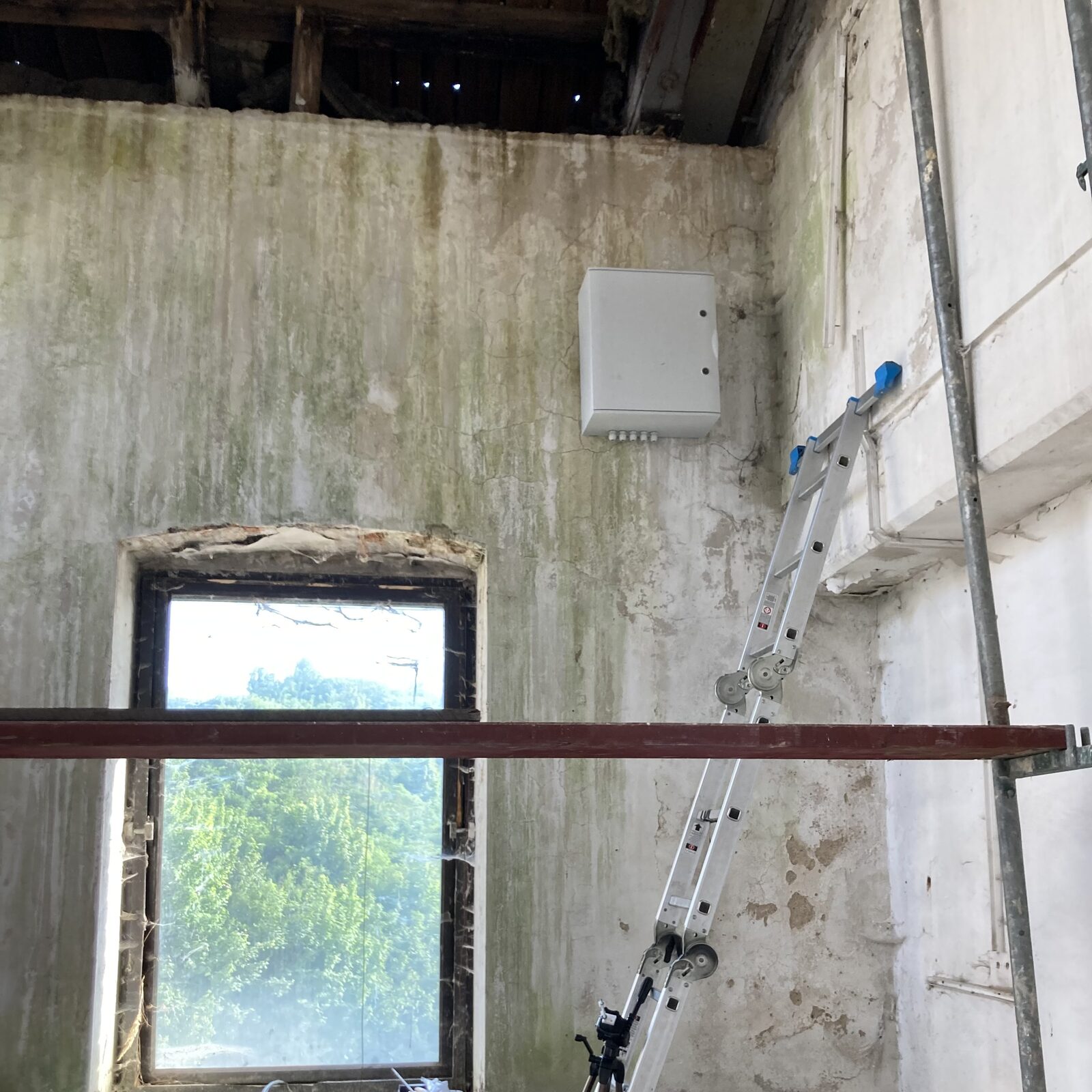

Srdcem pokrytí je komín. Čtyři pevné kamery na něm sledují areál do světových stran, otočná PTZ dojíždí na detail tam, kam se zrovna potřebuje vlastník podívat — z jednoho vysokého bodu tak vidí prakticky celou plochu. Přenos ke komínu ale nejede po Wi-Fi. Komín nemá elektrickou přípojku, takže data i napájení musela dorazit po vlastní trase až k jeho patě, do posledního objektu před ním. Rozvaděč jsme proto umístili do patra polozdemolované budovy — je to poslední bod, kam šlo dotáhnout proud i data, a zároveň nejblíž komínu. Protože se kolem toho objektu bourá a nemá plnohodnotný plášť, je tento podružný rozvaděč v provedení odolném vůči vodě i prachu; venkovní podmínky jsou pro něj trvalý stav, ne výjimka.

Napájení jsme přitom vědomě nedimenzovali na hranu. PoE dokážeme vést i za standardní hranici, ale velká PTZ má vyšší odběr a plocha je obrovská — počítáme s tím, že časem můžou přibýt kamery s vlastním přísvitem nebo samostatné reflektory. Nechat si napájecí rezervu teď je levnější než předělávat trasy později.

Instalace kamer ve 30 a 40 metrech — ručně po žebříku

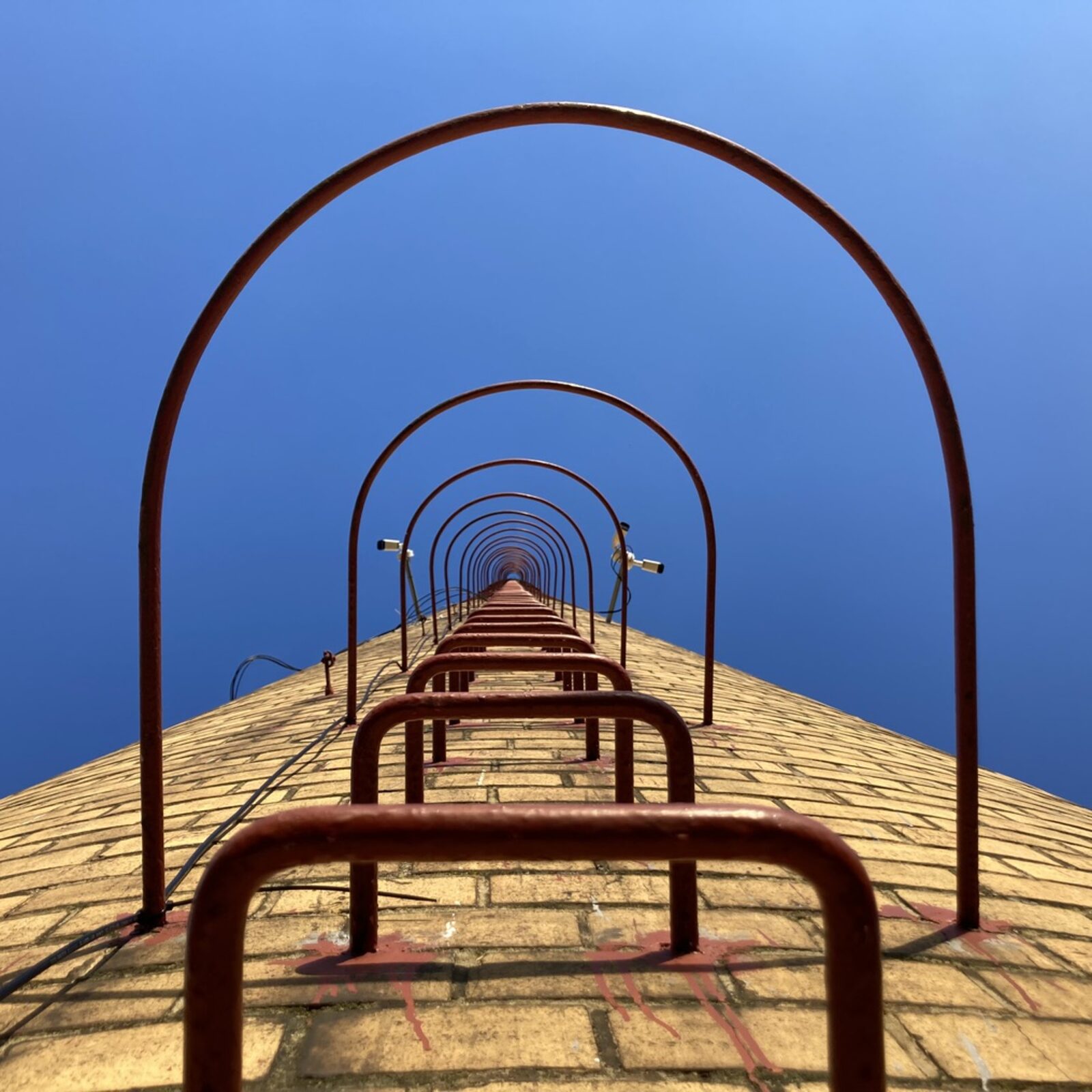

Komín měří 70 metrů, kamery sedí ve výšce 30 a 40 metrů nad zemí. Kvůli té výšce a hlavně kvůli terénu po demolici — rozbagrovaná plocha, kde těžká technika nemá kam bezpečně najet — nepřipadala montážní plošina v úvahu. Kamery i kabeláž se proto vynosily nahoru ručně, po starém komínovém žebříku. Součástí téhle trasy je i 95metrový přehoz čtyř datových kabelů na laně mezi bývalou administrativní budovou a patou komína — bez mezilehlé podpory, v nejnižším bodě 8 metrů nad zemí, aby pod ním prošla nákladní auta i demoliční bagry. Ten přehoz mimochodem taky určil, kudy vede logika napájení: když samotné lano měří 95 metrů, musel být poslední napájecí bod co nejblíž komínu, jinak by se trasa ke kamerám dostala zbytečně na hranu.

Výsledek

Vlastník dnes vidí celý areál z jednoho místa a má dohled nad tím, co se na ploše děje — od pohybu techniky po materiál, který dřív mizel. Podle jeho vlastních slov se systém dávno zaplatil sám, právě tím, co se přestalo ztrácet. Spolupráce trvá i po největší vlně revitalizace: kamerový systém běží v trvalém provozu a čas od času spolu řešíme drobný servis nebo poškození třetí osobou, které se na staveništi téhle velikosti nedá vyloučit. Když se něco stane, volá se na jedno číslo.
